今回はUIに使えそうな2D図形ノードを作ったので公開しておきます。
UIに使えそうな2D図形ノード

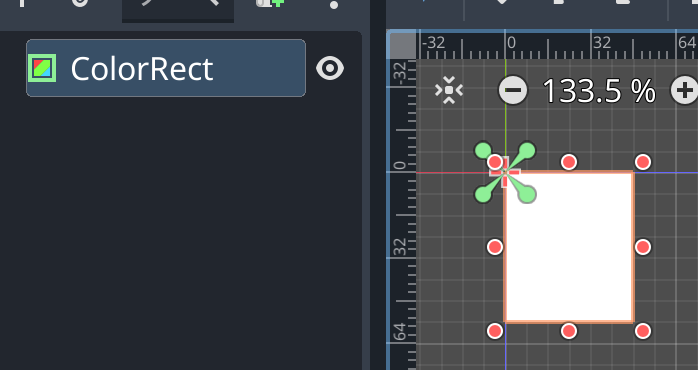

Godot Engine デフォルトだと、図形ノードは "ColorRect" の四角形のみです。
これはこれで便利なのですが、円や扇形や角丸四角形、アウトラインをつけるには画像を用意しなければならず（もしくは毎回 _draw()で実装する）、少し不便だったので図形を簡単に描画できるノードを作りました。
使い方
インスペクターの「Type」から描画したい図形のタイプを選び、対応するパラメータを指定していきます。
| カテゴリ | 項目名 | 説明 |
|---|---|---|
| 共通 | Type | 図形の種類 ・Circle: 正円 ・Ellipse: 楕円 ・Fill Arc: 扇形 ・Rect: 四角形 ・Round Rect: 角丸四角形 |
| Color | 色 | |
| Centered | 中央揃えにするかどうか | |
| 共通 > Outline | Enabled Outline |
アウトラインを 有効にするかどうか |
| Outline Width |
アウトラインの幅 | |
| Outline Color |
アウトラインの色 | |
| Circle/Ellipse | Radius | 半径 |
| Radius Xratio |
楕円にしたときの X方向の倍率 |
|
| Radius Yratio |
楕円にしたときの Y方向の倍率 |
|
| Fill Arc | Start | 開始角度 |
| Arc | 描画する角度の大きさ | |
| Divide | 円の分割数 （描画精度） |
|
| Rect | Size | 四角形の大きさ |
| Round Rect | Round Xratio |
角丸の割合(X) |
| Round Yratio |
角丸の割合(Y) |
ソースコード
ただ特殊なことはしていないので、以下のスクリプトを Node2D にアタッチすると実装できます。
@tool
extends Node2D
# =========================================================
# 2D図形描画.
# =========================================================
# ---------------------------------------------------------
# const.
# ---------------------------------------------------------
## 図形の種類.
enum eType {
CIRCLE, # 正円.
ELLIPSE, # 楕円.
FILL_ARC, # 塗りつぶし円弧.
RECT, # 矩形.
ROUND_RECT, # 角丸矩形.
}
## 円.
const TBL_CIRCLE = [eType.CIRCLE, eType.ELLIPSE, eType.FILL_ARC]
## 矩形.
const TBL_RECT = [eType.RECT, eType.ROUND_RECT]
# ---------------------------------------------------------
# export.
# ---------------------------------------------------------
## 図形の種類.
@export var type = eType.CIRCLE
## 色.
@export var color = Color.WHITE
## 中央揃え.
@export var centered = true
## アウトライン
@export_group("Outline")
## アウトラインを有効にするかどうか.
@export var enabled_outline = false
## アウトラインの線の太さ.
@export_range(0.0, 64.0) var outline_width = 3.0
## アウトラインの色.
@export var outline_color = Color.DODGER_BLUE
## ------------ circle
@export_category("Circle/Ellipse")
## 半径.
@export_range(0.0, 512.0) var radius:float = 64.0
## 縦横の割合.
@export_range(0.0, 10.0) var radius_xratio:float = 1.0
@export_range(0.0, 10.0) var radius_yratio:float = 1.0
## ------------ fill arc
@export_category("Fill Arc")
## 開始角度.
@export_range(0.0, 360.0) var start:float = 0.0
## 広さ.
@export_range(0.0, 360.0) var arc:float = 45.0
@export_range(4, 256) var divide:int = 64
## ------------ rect
@export_category("Rect")
## 幅と高さ.
@export var size = Vector2(128.0, 64.0)
## ------------ round rect
@export_category("Round Rect")
@export_range(0.0, 1.0) var round_xratio:float = 0.1
@export_range(0.0, 1.0) var round_yratio:float = 0.2
# ---------------------------------------------------------
# public function.
# ---------------------------------------------------------
## 更新 (再描画の要求をする)
func update() -> void:
queue_redraw()
# ---------------------------------------------------------
# private function.
# ---------------------------------------------------------
func _process(_delta: float) -> void:
update()
func _draw() -> void:
call("_draw_" + eType.keys()[type])
# ---------------------------------------------------------
# private draw function.
# ---------------------------------------------------------
## 基準の座標を取得する.
func _get_base_pos() -> Vector2:
if type in TBL_CIRCLE:
# 円の場合.
if centered:
return Vector2.ZERO
else:
return Vector2(radius, radius)
else:
# 矩形の場合.
if centered:
return -(size/2)
else:
return Vector2.ZERO
## 円の描画.
func _draw_CIRCLE() -> void:
var base = _get_base_pos()
draw_circle(base, radius, color)
if enabled_outline:
# アウトラインの描画.
draw_arc(base, radius, 0.0, 2*PI, divide, outline_color, outline_width)
## 楕円の描画.
func _draw_ELLIPSE() -> void:
# 塗りつぶし用.
var points = PackedVector2Array()
var colors = PackedColorArray()
# アウトライン用.
var points2 = PackedVector2Array()
var base = _get_base_pos()
points.append(base)
colors.append(color)
var rad = 0.0
var d = 2 * PI / (divide-1)
for i in range(divide):
var v = base
v.x += (radius * radius_xratio) * cos(rad)
v.y += (radius * radius_yratio) * sin(rad)
points.append(v)
colors.append(color)
points2.append(v)
rad += d
draw_polygon(points, colors)
if enabled_outline:
# アウトラインの描画.
draw_polyline(points2, outline_color, outline_width)
## 塗りつぶし円弧の描画.
func _draw_FILL_ARC() -> void:
# 塗りつぶし用.
var points = PackedVector2Array()
var colors = PackedColorArray()
# アウトライン用.
var points2 = PackedVector2Array()
var base = _get_base_pos()
points.append(base)
colors.append(color)
var rad = deg_to_rad(start)
var d = deg_to_rad(arc) / (divide - 1)
for i in range(divide):
var v = base
v.x += radius * cos(rad)
v.y += radius * sin(rad)
points.append(v)
colors.append(color)
points2.append(v)
rad += d
draw_polygon(points, colors)
if enabled_outline:
# アウトラインの描画.
draw_polyline(points2, outline_color, outline_width)
## 矩形の描画.
func _draw_RECT() -> void:
var pos = _get_base_pos()
var rect = Rect2(pos, size)
draw_rect(rect, color)
if enabled_outline:
# アウトラインの描画.
draw_rect(rect, outline_color, false, outline_width)
## 角丸矩形の描画.
func _draw_ROUND_RECT() -> void:
# 2c 3b 3b 3b 2d
# 3a 1 1 1 3a
# 2b 3b 3b 3b 2a
var base = _get_base_pos()
var xrate = round_xratio/2
var yrate = round_yratio/2
# アウトライン用.
var points2 = PackedVector2Array()
# 1の部分を描画.
var pos1 = base + Vector2(size.x * xrate, size.y * yrate)
var size1 = Vector2()
size1.x = size.x - (size.x * (xrate*2))
size1.y = size.y - (size.y * (yrate*2))
var rect1 = Rect2(pos1, size1)
#draw_rect(rect1, color) # 3で描画するので不要.
# 2[a-d]の部分を描画.
var a = pos1 + size1
var b = pos1 + Vector2(0, size1.y)
var c = pos1
var d = pos1 + Vector2(size1.x, 0)
var idx = 0
var size2 = Vector2()
size2.x = size.x * xrate
size2.y = size.y * yrate
# 90度ずつ描画.
var rad = 0.0
var d_rad = (2 * PI / 4) / (divide-1)
for pos2 in [a, b, c, d]:
var points = PackedVector2Array()
var colors = PackedColorArray()
points.append(pos2)
colors.append(color)
for i in range(divide):
var v = pos2
v.x += size2.x * cos(rad)
v.y += size2.y * sin(rad)
points.append(v)
colors.append(color)
points2.append(v)
rad += d_rad
draw_polygon(points, colors)
rad -= d_rad
# 3aの部分を描画.
var pos3a = Vector2(base.x, pos1.y)
var size3a = Vector2(size.x, size1.y)
var rect3a = Rect2(pos3a, size3a)
draw_rect(rect3a, color)
# 3bの部分を描画.
# 左側.
var pos3b1 = Vector2(pos1.x, base.y)
var size3b1 = Vector2(size1.x, size2.y)
var rect3b1 = Rect2(pos3b1, size3b1)
draw_rect(rect3b1, color)
# 右側.
var pos3b2 = Vector2(pos1.x, pos1.y+size1.y)
var size3b2 = Vector2(size1.x, size2.y)
var rect3b2 = Rect2(pos3b2, size3b2)
draw_rect(rect3b2, color)
if enabled_outline:
# 最初の点をつなぐ.
var v = points2[0]
points2.append(v)
# アウトラインの描画.
draw_polyline(points2, outline_color, outline_width)より多くの図形に対応するには
作った後で知ったのですが「2次元ディスタンスフィールド」というのがあって、中心を基準にしてシェーダーで実装すると色々な図形が描画できるようです。
こちらのページにある「2D distance functions」を見ると以下の短いシェーダーコードで角丸四角形を描画できるような感じです。
float sdRoundedBox( in vec2 p, in vec2 b, in vec4 r )
{
r.xy = (p.x>0.0)?r.xy : r.zw;
r.x = (p.y>0.0)?r.x : r.y;
vec2 q = abs(p)-b+r.x;
return min(max(q.x,q.y),0.0) + length(max(q,0.0)) - r.x;
}ただシェーダーで書くと図形の種類だけシェーダーファイルが増えて、少しだけ管理が面倒になるので、速度が問題にならなければ今回の方法が良いかもしれません。
